Tinkercad

Tinkercad



Gör ett eget hängsmycke med ett ord!

  1. Klicka på Tinkercad i webbläsaren eller sök upp det via sökmotorn. Biblioteket har en egen inloggning som du kan testa. Programmet är gratis och webbaserat så du kan även testa detta hemma.





  1. Klicka på Create new design.
  2. Klicka på TEXT till höger och dra in textrutan på den blåa ytan.

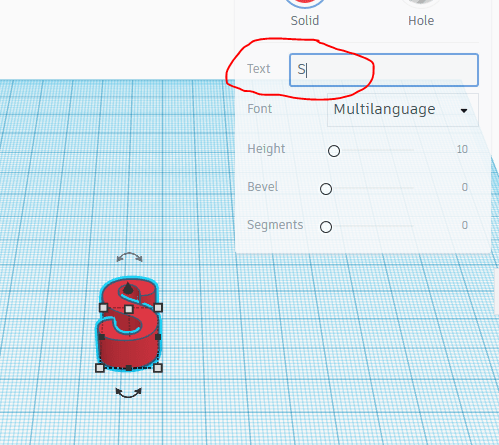

  1. Klicka på text och skriv en bokstav i textrutan. Till exempel om vi ska skriva SOL, så skriv bokstaven S.

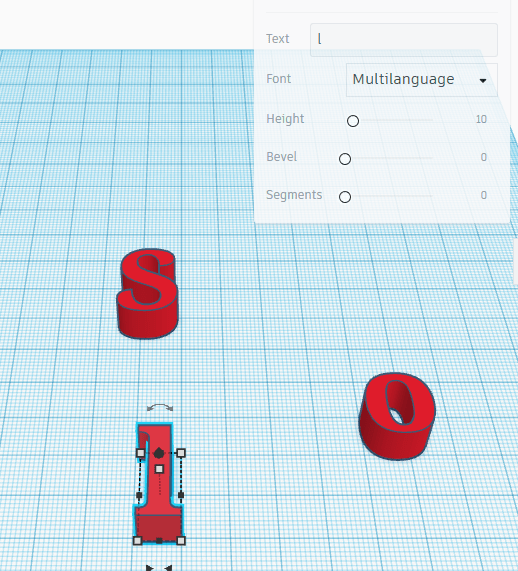

  1. Dra sedan in en ny textruta och skriv en ny bokstav. Gör så tills alla bokstäver är inlagda på det blåa fältet.











  1. Dra sedan ihop bokstäverna så de sitter ihop. Är det svårt att se bokstäverna kan du testa att minska eller öka storleken på bokstaven.

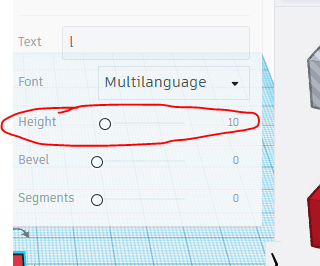

  1. Klicka på varje bokstav och kontrollera att alla är storlek 10 i height (höjd)











  1. Skapa en orange cylinder (solid) genom att dra in en på den blå ytan.











  1. Ändra bredden på cylindern genom att dra i den tills den står på 12x 12. Ändra också höjden så den är 10, samma höjd som bokstäverna.





  1. Dra sedan in en gråmarkerad Cylinder (hole) i bilden. Ändra bredden till 6×6 och lägg den i den orangea cylindern.



  1. För att tydlig se bilden kan du nu klicka på kuben uppe till vänster och vrida på din ritning till TOP. Då kan du enkelt justera cylindrarna så de ligger mitt i varandra. Markera båda cylindrarna och sätt dem nära första bokstaven. OBS! kontrollera så inget ”hänger” i luften eller under själva plattan.



Nu har du gjort en ihålig cirkel!

  1. Klicka på cylindrarna så de blir markerade och klicka på Copy och sedan på Paste uppe till vänster, för att få en cylinder till, se till att båda cylindrarna blir kopierade!
  2. Placera sedan cylindrarna tätt vid sista bokstaven.



  1. Använd kuben igen för att testa och kolla så att allt ser ok ut. Kolla att alla delar verkligen är jämnhöga genom att klicka på Front på kuben till vänster.

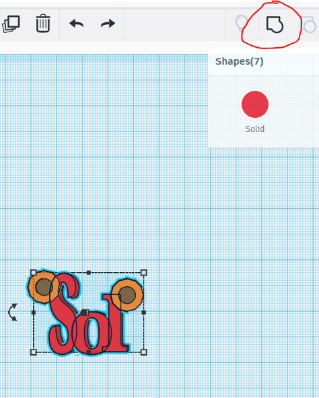

  1. Markera sedan alla delar genom att hålla ner vänster musknapp och dra över delarna.







  1. Nu ska alla delar sitta ihop och du är klar!



  1. Klicka på Export. Välj .stl för 3d-printing (.svg för laserskäraren).
  2. Öppna nu dokumentet med Makerbot för 3d-skrivaren.



Inställningar Makerbot

  1. Zooma runt ditt projekt för att se att det verkligen ser ut så som du har tänkt dig och kontrollera storlek genom att klicka på menyerna till vänster på skärmen.
  2. Klicka på SettingPrint setting för att ta bort stödyta – Raft ifall ditt projekt inte behöver en sådan. Det tar annars onödig tid. Du kan också justera kvalitén på utskriften.
  3. Klicka på PreviewPrint preview för att se hur lång tid ditt projekt tar. Tänk på att 3d-skrivarna inte får skriva ut utan uppsyn!



  1. Glöm förstås inte att sätta på 3d-skrivaren (knapp finns på baksidan). Det tar några minuter att värma upp skrivaren.
    1. När du är klar med alla inställningar väljer du Skriv ut – Print.
    2. Märker du att det är problem med skrivaren så välj då avbryt. Ibland har plasttråd fastnat i skrivaren. Personal behöver då tillkallas för att montera isär och ta bort tråden. Du kan följa utskriften samt avbryta den (Cancel) genom att klicka på Monitor nere till höger på datorskärmen.
